DSA手术室图像融合方案

DSA手术室图像融合方案

高效整合手术信号,提供全面立体视觉方案
超清4K成像 多源多显示成像 多模态医疗级ITE显示器 安全性、稳定性和冗余性

方案介绍

  • 图像信号源端:DSA设备系统
  • 图像显示端:巴可-MDSC-8358、巴可-MDAC-8455(备选)

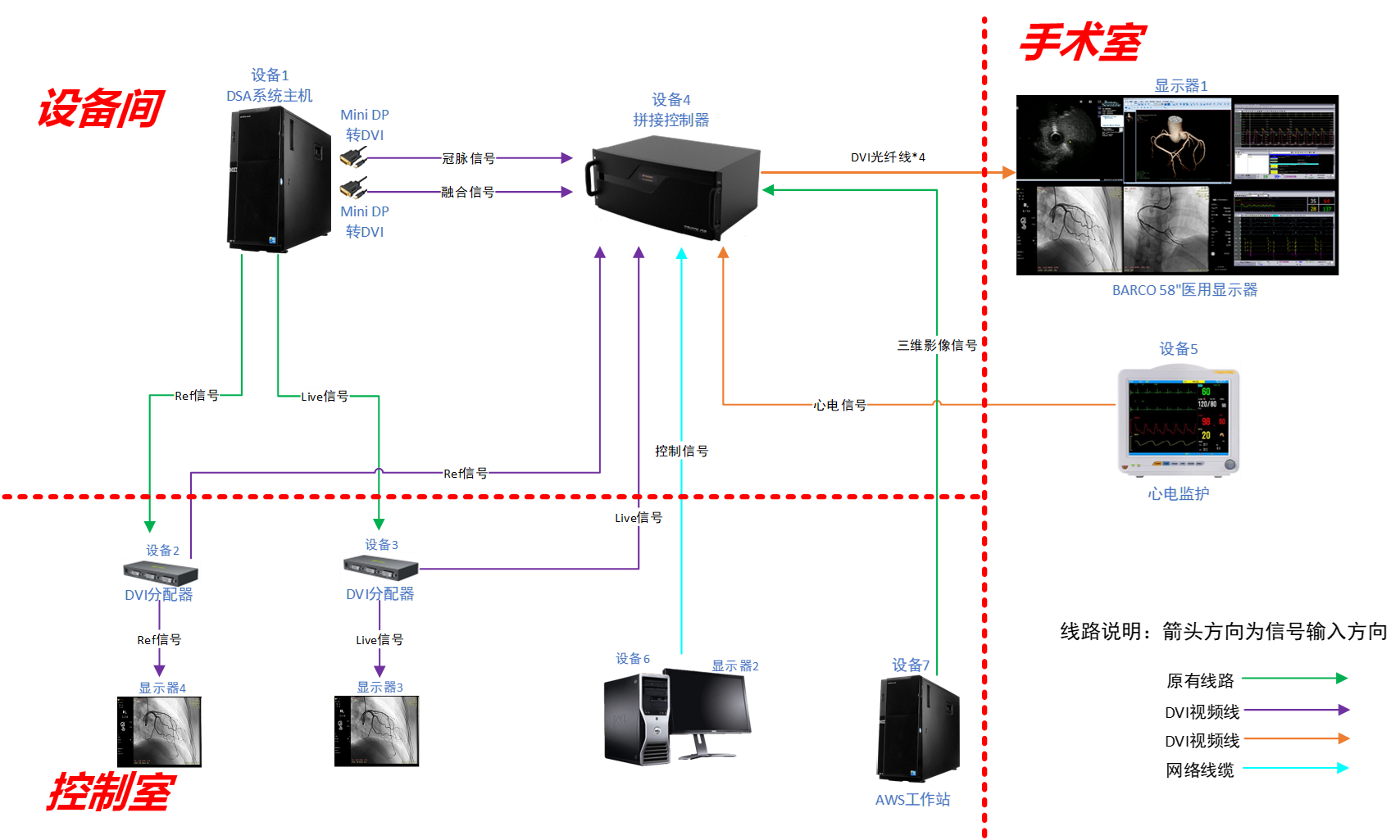

  • 图像的融合拼接:DSA机柜输出多路视频信号给多媒体拼接器,拼接器输出4路信号给DSA大屏,分辨率为4K60
  • 系统的图像拼接切换和整体控制通过拼控器连接的PC控制主机实现,连接方式采用RJ45网线串口,进行拼控器输出图像的控制
  • 应急信号源自DSA设备信号通过信号分配器,将手术Live、Ref信号一分二复制输出,一路传输给手术室(应急备用显示器屏),另外一路传输给拼控器,用于视频图像融合


应用场景

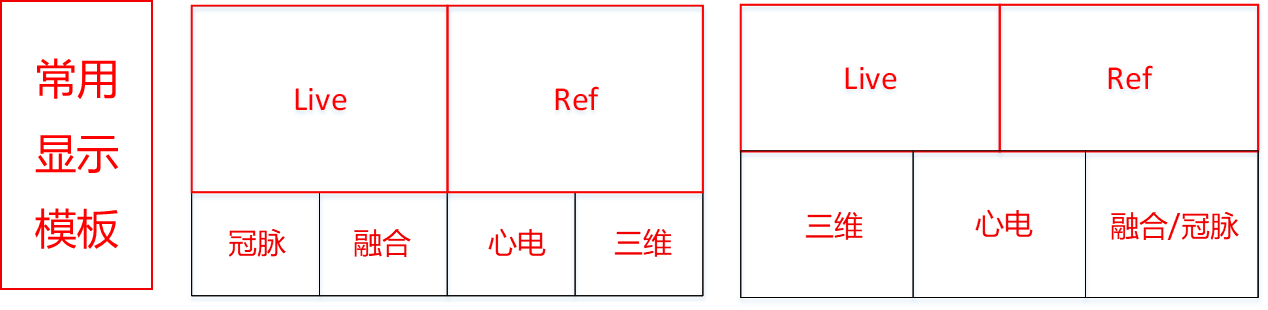

本方案旨在将手术室内的多路信号源进行高效整合与智能融合,通过先进的图像处理技术,实现Live影像、Ref影像、冠脉影像、融合影像、三维重建影像以及心电监护仪信号等的无缝集成,为手术团队提供了一个全面、立体的手术视觉解决方案。


方案框架



方案优势

4块独立小屏幕DSA多图像融合

观看困难

  • 屏幕尺寸小
  • 显示模式单一

优秀的影像链路

  • 更广泛影像接入
  • 至臻4K 画质
  • 完善的图像控制

安全性差

  • 单电源供电
  • 缺乏备用信号
  • 设备维护困难

更高效,更安全

  • 更开阔的手术视野
  • 更丰富图像组合方案
  • 更快捷的组合调用
  • 自动失效保护
  • 备用供电线路



核心产品

产品名称功能特点产品详情
巴可-MDSC-8358
  • 出类拔萃的画质:出色4K图像,提供精确的符合DICOM的灰阶图像及彩⾊图像,拥有超低延迟、出⾊的⾊彩⼀致和降噪算法,从⽽成为实时关键成像的理想选择。
  • 灵活的多模态成像:通过DSA图像融合器进行多路信号融合
  • 全⾯链路连通:支持DVI双链路DVI和单链路DVI接口(支持DVI4视图),提供多种连接选项,可与各种OR和介入室X射线视频系统兼容。
  • 简洁清晰高效:⼤尺⼨、超⾼分辨率LCD屏幕更安全高效,可完美取代手术环境中现有的多台显示器。
  • 备用电源保护:采用冗余电源架构(RL)的可选配置,可确保大多数重要条件下的稳定可靠运行。
  • 应急信号切换:故障恢复功能允许自动切换至备用视频信号,以确保OR中平滑实时成像,并始终保护患者的安全。
前往了解
巴可-MDAC-8455(备选)
  • 无伪影像:该显示器具有高亮度、高对比度和校准色彩,为医生提供出色的色彩感知度和来自医疗影像设备的最准确的图像。
  • 多信号源、多模态成像:通过多种接口连接方式,可在新的集成手术室中提供灵活的多模态成像。
  • 安全性、稳定性:具有光输出稳定功能(BLOS)的高亮度LED背光,该显示屏可确保较长的使用寿命性能和图像一致性,低功耗。
前往了解
DSA图像融合器
  • 多源信号整合:集成DSA手术室中的多种影像信号源,包括但不限于实时影像、参考影像、冠状动脉影像等,确保手术过程中信息的完整性和实时性
  • 智能图像融合:最多可将16路不同来源的影像数据进行融合,提供更为精确的手术导航
  • 真实画质:输入图像不做任何的画质压缩处理,保持血管机等设备输出的影像参数,还原真实画质
  • 终端配置与分布:医生可以根据手术需求,对信号源进行定制化的分布与融合显示
  • 场景的保存与读取:信号的每种排列组合方式均可保存为一个场景存储在设备内部
前往了解
